DIN 15402 neobdelan dvojni kavelj

Naši žerjavi z dvojnim kavljem se pogosto uporabljajo v mostnih žerjavih, stolpnih žerjavih in drugih vrstah žerjavov. Z izpolnjevanjem mednarodnih standardov, kot je DIN 15402, nudijo prednosti, kot sta visoka-nosilnost in visok varnostni faktor, kar zagotavlja varno in učinkovito dviganje.

Pošlji povpraševanje

Opis

Naš žerjav z dvojnim kavljem je jedrna dvižna komponenta, ki se pogosto uporablja v mostnih, stolpnih in metalurških žerjavih. Ponaša se s prednostmi, kot so visoka-nosilnost, močna odpornost proti obrabi in visok varnostni faktor. Njegova robustna in zanesljiva konstrukcija ustreza mednarodnim standardom, kot je DIN 15402, kar zagotavlja varno in učinkovito dviganje.

Specifikacije kavljev žerjava

Model izdelkov	Žerjav dvojni kavelj	Delovna temperatura	-40 stopinj ~ + 120 stopinj
Nazivna dvižna zmogljivost	5 ton - 500 ton (prilagodljivo)	Dostava	30-35 dni
Material za kljuke	Legirano jeklo 35CrMo/34Cr2Ni2Mo itd. (prilagodljivo)	Garancija	12 mesecev
Varnostni faktor	Najmanj 4:1	Prilagajanje	Prilagojeno glede na vašo risbo
Površinska obdelava	Barva v spreju proti- rji / pocinkano	Odkrivanje	Predložite poročilo o preskusu
Razred materiala	P, S ,T, V	Varnostni zapah	Vsi žerjavni kavlji z varnostnim zapahom
Vzmetenje kljuke	Standard DIN15402in velikost je odvisna od zahtev naročnika	Prevozništvo	Pomorski ali železniški prevoz
Pakiranje	Visokokakovosten debel lesen zaboj za pomorski prevoz	barva	Rumena/črna ali barva po meri

Deli kavljev žerjava

Telo kljuke – glavno telo dvojne kljuke, kovano iz visoko{0}}trdnega legiranega jekla, ki zahteva visoko trdnost in odpornost na upogibanje.

Vrat kljuke – kritična komponenta, ki povezuje telo kljuke s prečnim nosilcem in zahteva zadostno debelino-preseka in trdnost, da se prepreči upogibanje ali zlom.

Hook Tail – Običajno je opremljen z navojnimi strukturami ali luknjami-za zatiče, da zagotovi varno, zanesljivo in trajno povezavo.

Konica kavlja – odprtina, skozi katero vstopi dvižna oprema ali žična vrv; njegova oblika in velikost določata porazdelitev napetosti in varnost.

Varnostni zapah – zaščitna naprava, nameščena na sprednjem koncu konice kavlja, ki preprečuje nenamerno odpenjanje dvižne opreme med dvigovanjem

Kovani kavelj po standardu DIN

Nudimo kovane žerjavne kljuke, ki ustrezajo standardom DIN. Naša zaloga žerjavnih kljuk se giblje od 2,5 tone do 40 ton, nudimo pa tudi kljuke do 250 ton. Ti trnki so kovani iz visoko-kakovostnega ogljikovega jekla ali legiranega jekla, ki se odlikujejo z visoko trdnostjo, visoko žilavostjo in odpornostjo proti utrujenosti, z varnostnim faktorjem običajno 4:1 ali 5:1. Vse žerjavne kljuke ustrezajo mednarodnim standardom DIN.

Prednosti kovanja: Kovani kavlji se učinkovito izogibajo napakam pri litju in imajo močnejšo natezno odpornost in odpornost proti utrujenosti. Imajo visoko-nosilnost, visok varnostni faktor in dolgo življenjsko dobo, zaradi česar so primerni za težka-in visoko-intenzivna dvigovanja.

Prednosti dvojnega kavlja: V primerjavi z enim kavljem dvojni kavelj na žerjavu enakomerneje porazdeli silo, učinkovito porazdeli pritisk obremenitve in zmanjša deformacijo, ki jo povzroči koncentrirana sila na enem kavlju. Ohranja ravnotežje pri dvigovanju dolgih, velikih ali nepravilnih predmetov ter preprečuje nagibanje in nihanje.

Naši izdelki

DIN 15402 unmachined double hook crane chain hook

overhead crane hook lifting hook with chain

Kontaktirajte zdaj

Materiali in proizvodni procesi

Materiali za kavelj žerjava

DG20Mn je srednje{1}}konstrukcijsko jeklo iz ogljikove zlitine z dobrimi celovitimi mehanskimi lastnostmi. Ima zmerno trdnost, vendar odlično žilavost in stabilno udarno zmogljivost, zaradi česar je primeren za kavlje in odkovke, ki zahtevajo visoko plastičnost in odpornost na udarce.

35CrMo je visoko{1}}trdno legirano jeklo. Po toplotni obdelavi doseže visoko mejo tečenja in natezno trdnost, hkrati pa ohranja dobro žilavost in odpornost proti utrujenosti. Običajno se uporablja v težkih-kavljih, ki so izpostavljeni udarcem in izmeničnim obremenitvam.

34Cr2Ni2Mo je visoko{3}}trdno nizko{4}}legirano jeklo z odlično trdnostjo, žilavostjo in možnostjo kaljenja. Po toplotni obdelavi ima izjemno visoko natezno trdnost in odpornost na udarce, zaradi česar je primeren za kljuke žerjavov z veliko tonažo, visoko obremenitvijo in visokimi varnostnimi zahtevami.

Proizvodni proces: kovanje → toplotna obdelava → strojna obdelava → pregled

Naše kljuke so podvržene strogemu proizvodnemu procesu. Najprej se izvede kovanje z visoko-temperaturnim preoblikovanjem, da se kovinska struktura zgosti in poveča njena trdnost. Temu sledi toplotna obdelava, vključno z normalizacijo, kaljenjem in popuščanjem, da se izboljša trdota in žilavost jekla. Nato se uporabi strojna obdelava za natančno izboljšanje dimenzij in površinske obdelave, kar zagotavlja strukturno natančnost. Nazadnje se pregled izvaja z ne-destruktivnimi testnimi metodami, kot so ultrazvočno testiranje, testiranje z magnetnimi delci in natezno testiranje, da se izčrpno preveri kakovost in varnost izdelka.

Testne metode: ultrazvočno testiranje (UT), testiranje magnetnih delcev (MT), natezno testiranje (TT)

Ultrazvočno testiranje se uporablja za odkrivanje notranjih napak, kot so razpoke in pore.

Preskušanje z magnetnimi delci v glavnem zazna površinske ali blizu-površinske mikro-razpoke.

Natezno testiranje preverja mejo tečenja, natezno trdnost in raztezek materiala, s čimer zagotavlja, da ima kavelj zadostno-nosilnost in žilavost pri dejanskem delovanju.

double hook crane

Scenariji uporabe

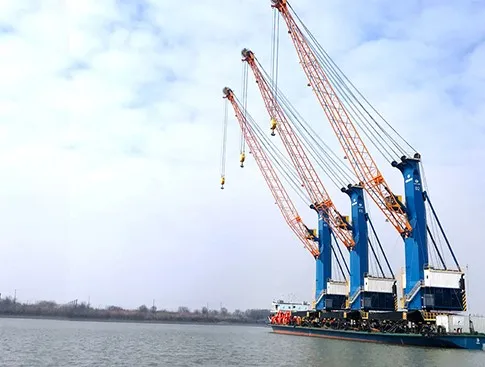

Pristanišča in terminali: pri nakladanju in razkladanju zabojnikov, razsutega tovora ali velike opreme dvojni kavlji omogočajo-dviganje v dveh točkah, ohranjanje ravnotežja tovora in preprečevanje nagibanja ali nihanja.

Mostni in portalni žerjavi: pogosto se uporabljajo v tovarnah in skladiščih za dvigovanje velikega, dolgega blaga ali blaga nepravilnih oblik, kar izboljšuje operativno fleksibilnost in varnost.

Izdelava strojev in sestavljanje opreme: pri dvigovanju velikih okvirjev, lopatic vetrnih turbin, težkih kalupov in drugih komponent dvojni kavlji dosežejo natančno pozicioniranje in stabilno ravnotežje, kar izboljša učinkovitost konstrukcije.

Ladjedelništvo: Primerno za dvigovanje strukturnih komponent velikih ladij ali krovnih modulov; dvojni kavlji usklajujejo porazdelitev sile, kar zagotavlja gladek in zanesljiv proces dviganja.

pogosta vprašanja

Q: Kaj potrebujete za ponudbo?

O: Prosimo, pošljite nam risbo vašega izdelka. Vključiti je treba spodnje podrobnosti: A. Dimenzija (toleranca) B. Materiali C. Površinska obdelava D. Količina

Q: Kako vem za proizvodnjo?

O: Dvakrat bomo potrdili vaše zahteve in vam poslali vzorec pred množično proizvodnjo. Med množično proizvodnjo vas bomo obveščali o vseh postopkih. Poleg tega bomo pred odpremo opravili 100-odstotni pregled kakovosti.

Q: Katera območja servisirate?

O: naše kljuke za žerjave izvažamo po vsem svetu, vključno z Evropo, Afriko, Bližnjim-vzhodom, Azijo, Severno Ameriko, Južno Ameriko itd. Tatal več kot 95 držav po vsem svetu.

Q: Katere storitve nudimo?

O: Storitve izbire izdelkov, načrtovanje in spreminjanje risb, potrdila o pregledu izdelkov, kot so potrdilo 3.1, poročilo UT, MT, poročilo o mehanskih lastnostih in kemični sestavi, poročilo o pregledu barve, poročilo o pregledu dimenzij, poročilo o preskusu uravnoteženja kardanskega spoja, poročilo o preskusu uravnoteženja sklopke.

Risba kljuke žerjava

Crane Hook Drawing

Parametri kljuke žerjava

Standard z enim kavljem žerjava: GB/T10051.4-2010 Enota: mm
kavelj	∅a1	a2	a3	b1	b2	l1	∅d1	e3	h1	h2	teža≈ (kg)
2.5	63	50	72	53	45	253	42	132	67	58	6.3
4	71	56	80	63	53	285	48	148	80	67	8.8
5	80	63	90	71	60	318	53	165	90	75	12.3
6	90	71	101	80	67	380	60	185	100	85	17.1
8	100	80	113	90	75	418	67	210	112	95	24
10	112	90	127	100	85	460	75	221	125	106	34
12	125	100	143	112	95	525	85	252	140	118	47
16	140	112	160	125	106	595	95	280	160	132	66
20	160	125	180	140	118	665	106	330	180	150	112
25	180	140	202	160	132	735	118	360	200	170	160
32	200	160	225	180	150	810	132	400	224	190	220
40	224	180	252	200	170	905	150	447	250	212	310
50	250	200	285	224	190	990	170	485	280	236	430
63	280	224	320	250	212	1120	190	550	315	265	600
80	315	250	358	280	236	1270	212	598	355	300	860
100	355	280	402	315	265	1415	236	688	400	335	1220
125	400	315	450	355	300	1590	265	750	450	375	1740
160	450	355	505	400	335	1790	300	825	500	425	2480
200	500	400	565	450	375	2048	335	900	560	475	3420
250	560	450	635	500	425	2305	375	980	630	530	4800

Dvojni kavelj žerjava Standard: GB/T10051.6-2010 Enota: mm
kavelj	∅a1	a2	a3	∅d1	e	l1	h	b1	f1	f2	teža≈ (kg)
2.5	50	40	65	42	112	250	50	40	208	92	6.9
4	56	45	73	48	124	280	60	48	238	104	9.7
5	63	50	82	53	143	312	67	53	266	116	13.4
6	71	56	92	60	160	375	75	60	301	131	16.8
8	80	63	103	67	182	415	85	67	337	147	25.3
10	90	71	116	75	192	450	95	75	377	165	36.3
12	100	80	130	85	210	510	106	85	421	185	50.5
16	112	90	146	95	237	580	118	95	471	207	71.1
20	125	100	163	106	265	650	132	106	531	231	99.5
25	140	112	182	118	315	715	150	118	598	258	138
32	160	125	205	132	335	790	170	132	672	292	197
40	180	140	230	150	375	885	190	150	754	330	286
50	200	160	260	170	420	965	212	170	842	370	394
63	224	180	292	190	460	1090	236	190	944	414	547
80	250	200	325	212	515	1235	265	212	1062	462	759
100	280	224	364	236	575	1375	300	236	1186	516	1060
125	315	250	408	265	645	1550	335	265	1330	580	1491
160	355	280	458	300	725	1745	375	300	1505	655	2115
200	400	315	515	335	800	1998	425	335	1685	735	3015
250	450	355	580	375	875	2250	475	375	1885	825	4268

Dvojni kavelj očesa žerjava Mere (mm)											teža
kavelj	a1	a2	a3	b1	d1	D2 H15	e	f1	h	l1	kg
10	90	71	116	75	75	74	192	377	130	450	41
12	100	80	130	85	85	78	210	421	150	510	57
16	112	90	146	95	95	86	237	471	170	580	82
20	125	100	163	106	106	96	265	531	190	650	115
25	140	112	182	118	118	106	315	598	212	715	160
32	160	125	205	132	132	116	335	672	236	790	229
40	180	140	230	150	150	131	375	754	265	885	330
50	200	160	260	170	170	146	420	842	300	965	458
63	224	180	292	190	190	168	460	944	335	1090	638
80	250	200	325	212	212	188	515	1062	375	1235	892
100	280	224	364	236	236	208	575	1186	425	1375	1248
125	315	250	408	265	265	235	645	1330	475	1550	1757
160	355	280	458	300	300	260	725	1505	530	1745	2500
200	400	315	515	335	335	282	800	1685	600	1960	3560
250	450	355	580	375	375	312	875	1885	670	2210	5033
320	500	400	650	425	425	340	950	2125	750	2515	7095
400	560	450	730	475	475	378	1045	2375	840	2830	10010
Toleranca: Toleranca kovanja po DIN15402 Spremembe: Dolžina stebla (L), več velikosti na voljo na zahtevo. Kavljasti del: b1xV; drugi deli se lahko oblikujejo.
