Zobniška sklopka WGT z distančno cevjo

Name: Kitajska WGT zobniška sklopka z distančno cevjo Proizvajalci Dobavitelji Tovarna - Dobra cena
Brand: Maxwell
SKU: 276880207

WGT bobnasta zobniška sklopka z vmesno pušo je bobnasta zobniška sklopka s posebno strukturo, ki se večinoma uporablja v prenosnem sistemu težkih strojev, primerna za prenos na srednje in dolge razdalje, kjer je potrebno določeno lebdenje, vendar je prostor omejen.

Pošlji povpraševanje

Opis

Opis izdelka

Zobniška sklopka z distančno cevjo je bobnasta zobniška sklopka s posebno strukturo, ki se večinoma uporablja v prenosnem sistemu težkih strojev, primerna za prenos na srednje in dolge razdalje, kjer je potrebno določeno lebdenje, vendar je prostor omejen.

Specifikacije zobniške sklopke

Premer izvrtine	12-520 mm	izdelan po meri	Podpira ne-standardno zasnovo
Nazivni navor	800-14000000N.m	Dostava	30-35 dni
Struktura	Prilagodljiv	Paket	Odebeljena lesena škatla
Vrsta	Zobniška sklopka	logistika	Popolno logistično sledenje
Material	42CrMo	Poročilo o preskusu	Zagotovite uravnoteženje inporočila o preskusih toplotne obdelave

Deli zobniške sklopke

Sklop zobnikov na obeh koncih (notranja in zunanja struktura zobnikov):

Zunanji zobniški tulec: povezan z gredjo opreme (kot je motor, gred reduktorja).

Notranja prirobnica gonila: pritrjena na ohišje sklopke ali vmesni tulec, ki se ujame z zunanjimi zobmi.

Vmesni tulec (plavajoči priključni del):

Ne zajeta se neposredno z zobmi, deluje le kot plavajoča povezava, ki omogoča aksialno/radialno fino nastavitev. Vmesni tulec je na obeh koncih zatesnjen, da prepreči vstop olja.

Običajno je na obeh koncih povezan s sklopom zobnikov z vijaki.

Veljavni scenariji

Zobniška sklopka z distančno cevjo

(1) Srednje{1}}industrijski menjalnik (1~3 m gredi)
Kompresor/črpalna enota: zahteva določeno količino aksialnega lebdenja, vendar je prostor omejen.

Ladijski pogonski sistem: kot so generatorji in hidravlične črpalke, za prilagajanje deformacijam trupa zahteva ultra-dolgo gred in veliko osno kompenzacijo.

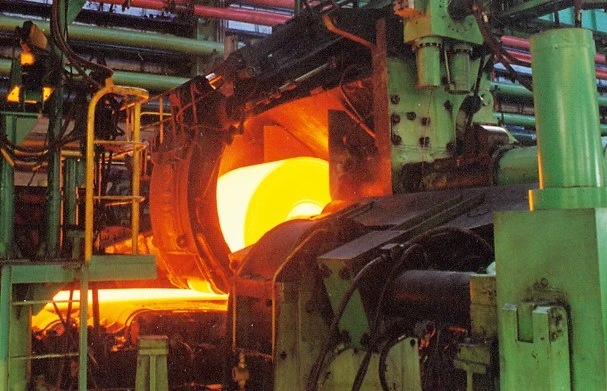

(2) Metalurgija in težki stroji
Srednje{0}}velika valjarna: toplotna deformacija povzroči aksialni premik, vendar ne zahteva ultra{1}}dolge kompenzacije.

Rudarski transporter: prenos-na srednje razdalje, zahteve glede odpornosti na udarce.

(3) Energetska oprema
Pomožni prenos plinske turbine: kompenzacija aksialne ekspanzije v okolju z visoko temperaturo.

Naši izdelki

Prilagajanje

Pri prilagajanju zobniške sklopke z distančno cevjo morajo stranke zagotoviti podrobne risbe, da zagotovijo, da se sklopke popolnoma ujemajo z dejanskimi delovnimi pogoji. Če risb ni mogoče zagotoviti, bo naša strokovna tehnična ekipa prilagodila najboljšo rešitev za vas na podlagi vaših posebnih potreb in dejanskih delovnih pogojev.

Naš tok proizvodnje

product-1069-704

proizvajalci zobniških sklopk

Henan Crane Maxwell Co., Ltd. se zavzema za zagotavljanje vrhunskih-oprem za prenos, dodatkov za žerjave in tehničnih rešitev. Zanašajoč se na desetletja proizvodnih in oblikovalskih izkušenj tovarne ter veliko število povratnih informacij strank, smo prepričani, da lahko vsaki stranki zagotovimo učinkovite in dragocene storitve, Maxwell, vaš najboljši partner za spajanje. Naši izdelki se večinoma uporabljajo v jeklarnah, pristaniščih in ladjedelnicah, rudnikih in pri različnih proizvajalcih podporne opreme

Gear Coupling Manufacturers

Risba zobniške sklopke

Gear Coupling Drawing

parametrov zobniške sklopke z distančno cevjo

Zobniška sklopka bobna WGT z vmesnim tulcem
Model	Normalni navor Tn/ N.m	Premer luknje gredi d1 d2	Dolžina luknje gredi L		D	D1	D2	D3	D4	B	B1	F	H mim	C		C1	Teža m/kg		Masa vrtenja kg: ㎡2		Količina masti kg
			Y	J1										I	II		I	II	I	II	I	II
WGT1	800	12,14	32	-	122	115	98	88	60	58	50	30	75	30	-	-	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42	-										20	14	-
		20,22,24	52	-										10	4	-
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12 12
		40.42	112	84
WGT2	1400	22,24	52	-	150	145	118	108	77	68	52	30	80	20	4	-	9.78	7.48	0.0021	0.0016	0.09	0.06
		25,28	62	-										10	3	-
		30,32,35,38	82	60										3		16
		40.42,45,48,50,56	112	84
WGT3	2800	22,24	52	-	170	165	140	125	90	80	54	30	80	33	7	-	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62	-										23	3	-
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
WGT4	5000	30,33,35,38	82	-	200	195	160	145	112	90	58	30	100	13	3	-	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
WGT5	8000	30,32,35,38	82	-	225	215	180	168	128	100	63	30	100	23	3	-	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85.90	172	132
WGT6	11200	32,35,38	82	-	245	230	200	185	145	112	67	30	100	35	5	-	51.6	38	0.295	0.213	0.4	0.29
		40,4245,48,50,55,56	112	-										5		-
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
WGT7	16000	32,35,38	82	-	272	265	230	210	160	122	74	30	120	45	5	-	68.6	45	0.53	0.35	0.6	0.44
		40,4245,45,50,55.56	112	-										15		-
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100,110	212	167
WGT8	22400	55,56	112	-	290	272	245	225	176	136	81	30	120	29	5	-	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		100,110,120,125	212	167
WGT9	28000	6570,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38 28	1065	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132
		100,110,120,125	212	167
		130,140	252	202
WGT10	45000	75	142	-	355	340	300	280	225	165	98	30	155	28 5	5	- 38 28	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132
		100,110,120,125	212	167
		130,140,150	252	202
		160	302	242
WGT11	63000	80,90,95	172	-	412	385	345	325	256	180	112	40	175	15 8	8	- 32	216.6	169.6	3.71	2.82	1.6	1.23
		100,110,120,125	212	167
		130,140,150	252	202
		160,170,180	302	242
WGT12	90000	120,125	212	167	440	435	375	360	288	210	125	40	205	8	8	45 32	3063	2453	6.43	4.84	2.6	1.9
		130,140,150	252	202
		160,170,100	302	242
		190,200	352	282
WGT13	125000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38 32	3945	3135	10.58	7.9	3.3	2.4
		160,170,180	302	242
		190,200,220	352	282
WGT14	180000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32 10	5295	430.5	17.72	13.78	4.8	3.7
		190,200,220	352	282
		240,250,260	410	330
WGT15	250000	160,170,180	302	242	580	-	488	-	385	280	-	50	240	10	-	43 32 10	6845	-	25.25	-	5	-
		190,200,220	352	282
		240,250,260	410	330
		280	470	380
WGT16	315000	180	302	324	650	-	560	-	440	300	-	50	240	12	-	63 32 12	9482	-	43.7	-	7	-
		190,200,220	352	282
		240,250,260	410	330
		280,300	470	380
WGT17	400000	200,220	352	282	690		600	-	460	325	-	50	280	12	-	48 12	1059	-	57.37	-	8	-
		240,250,260	410	330
		280,300,320	470	380
WGT18	500000	220	352	282	750	-	650	-	510	350	-	60	280	12	-	73 12	1399	-	59.37	-	10	-
		240,250,260	410	330
		280,300,320	470	380
		340,360	550	450
WGT 19	630000	240,250,260	410	330	775	-	690	-	535	372	-	60	350	12	-	12	1544	-	110.2	-	11	-
		280,300,320	470	380
		340,360,380	550	550
WGT20	800000	260	410	330	825	-	730	-	580	3925	-	60	350	14	-	14	2099	-	166.1	-	13	-
		280,300,320	470	380
		340,360,380	550	450
		400	650	540
WGT21	900000	280,300,320	470	380	925	-	825	-	620	405	-	60	350	14	-	14	2482	-	242.7	-	20	-
		340,660,380	550	450
		400,420.440	650	540
WGT22	1000000	320	470	380	950	-	850	-	665	410	-	60	400	14	-	14	2797	-	2992	-	26	-
		340,360,380	550	450
		400,420,440,450,460	650	540
WGT23	1120000	360,380	550	450	1030	-	900	-	710	440	-	60	400	14	-	14	3183	-	388.8	-	29	-
		400,420,440,450,460,480,500	650	540
WGT24	1400000	380	550	450	060	-	925	-	730	450	-	70	400	16	-	16	3801	-	482	-	32	-
		400,420,440,450,460,480,500	650	540
		520	800	680
